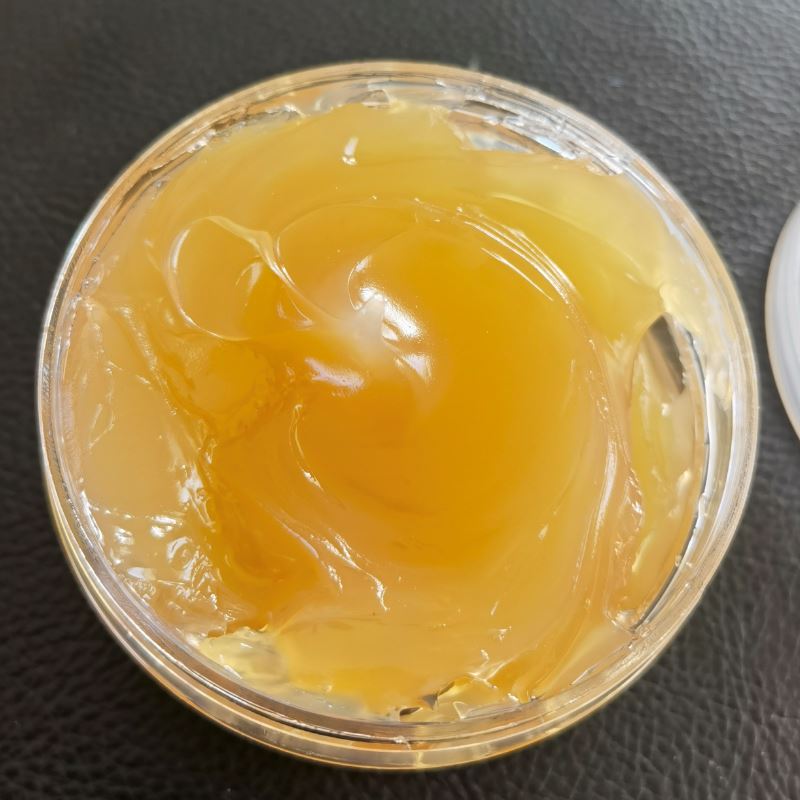

硅胶润滑脂：
用作润滑脂稠化剂的硅胶主要是无定形的二氧化硅，常用的有发烟硅胶和沉淀硅胶。前者是由四氯化硅在氢氧混合气氛中燃烧或气相水解得到的，后者是硅酸钠与盐酸或硫酸作用得到的。由于发烟硅胶（习称白炭黑）比表面积大（可达10～20ｍｍ2/g或20ｍｍ2/g以上），颗粒细，所以更适合用作润滑脂稠化剂。硅胶稠化剂之所以得到某些特殊应用主要是由于它们具有优良的热稳定性和化学稳定性，有强的稠化能力，制得的脂有优良的黏附性、流变性和介电性能。所以硅胶润滑脂多用于制备真空密封脂、阻尼脂、介电脂等。但是，由于硅胶表面特征的关系，硅胶表面具有亲水性。如果不加以改质（或者是改质不当），制出的脂抗水性差。此外，硅胶脂还具有机械安定性差、老化硬化及长期受热失去润滑作用等缺点。试验表明，发烟硅胶经过表面改质可以解决这些问题。用覆盖剂可以改变其亲水性质，使表面变为憎水性的。覆盖剂很多，例如硅氧烷低聚体、六甲基二硅氧烷、氟醇、丁醇、季戊四醇和二苯基硅二醇等。制备硅胶脂时，先将基础油升温，然后加入覆盖剂搅拌分散，再加入硅胶混匀，恒温膨化一段时间，使油充分浸润硅胶，再加入添加剂混合搅匀，冷却后研磨即得成品。
